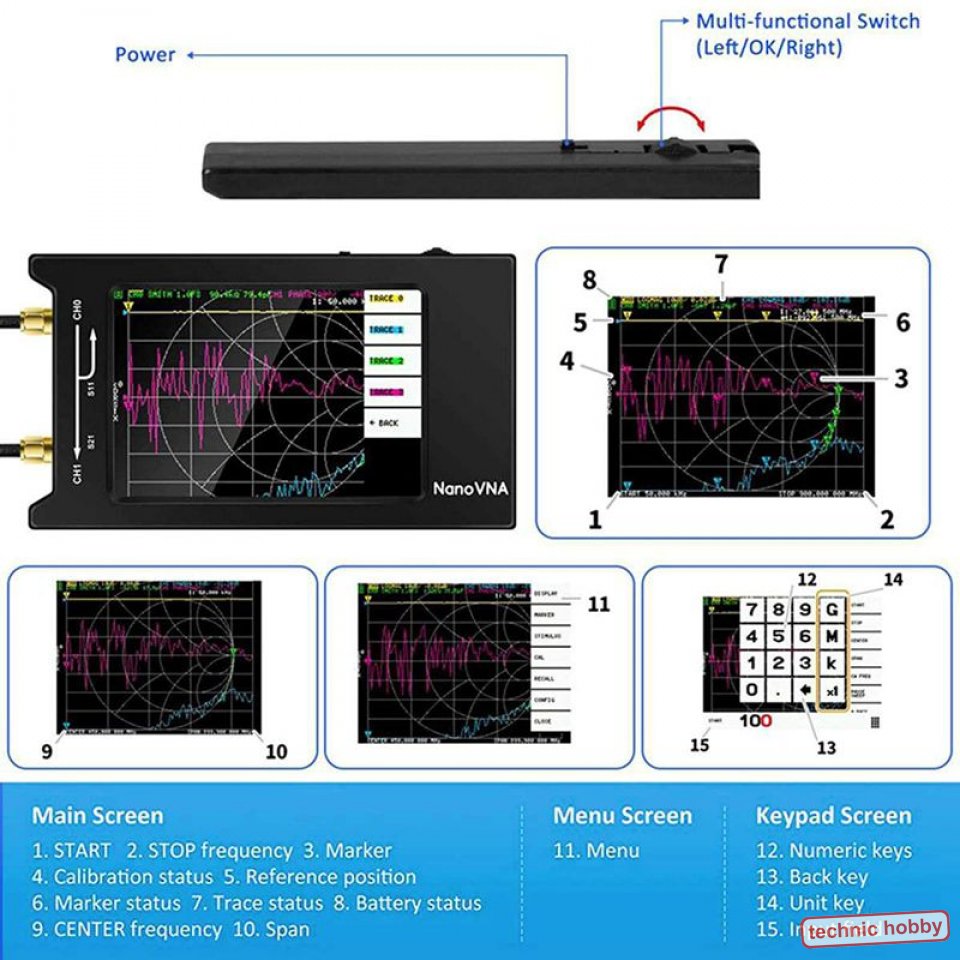

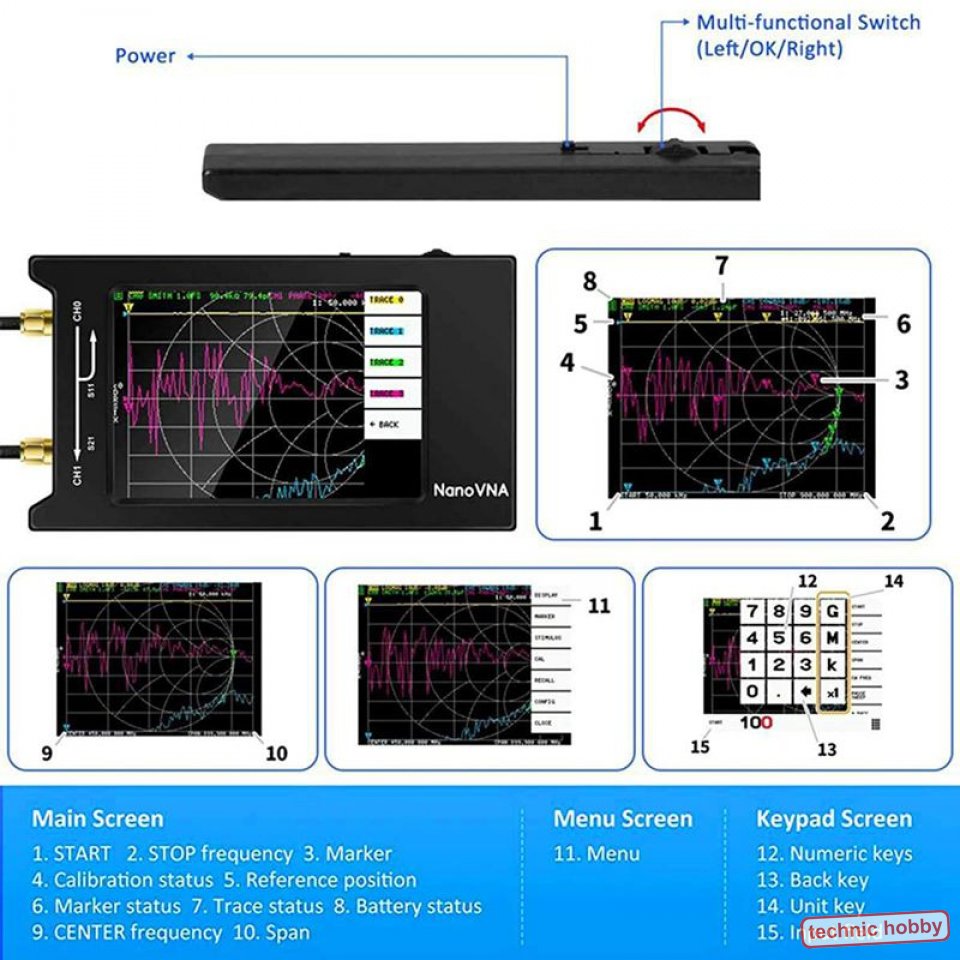

NanoVNA-H4 mit 4-Zoll-LCD-Touchscreen. Der eingebaute 1950-mAh-Akku hält bis zu 8 Stunden. Parallel Stromversorgung per USB möglich.

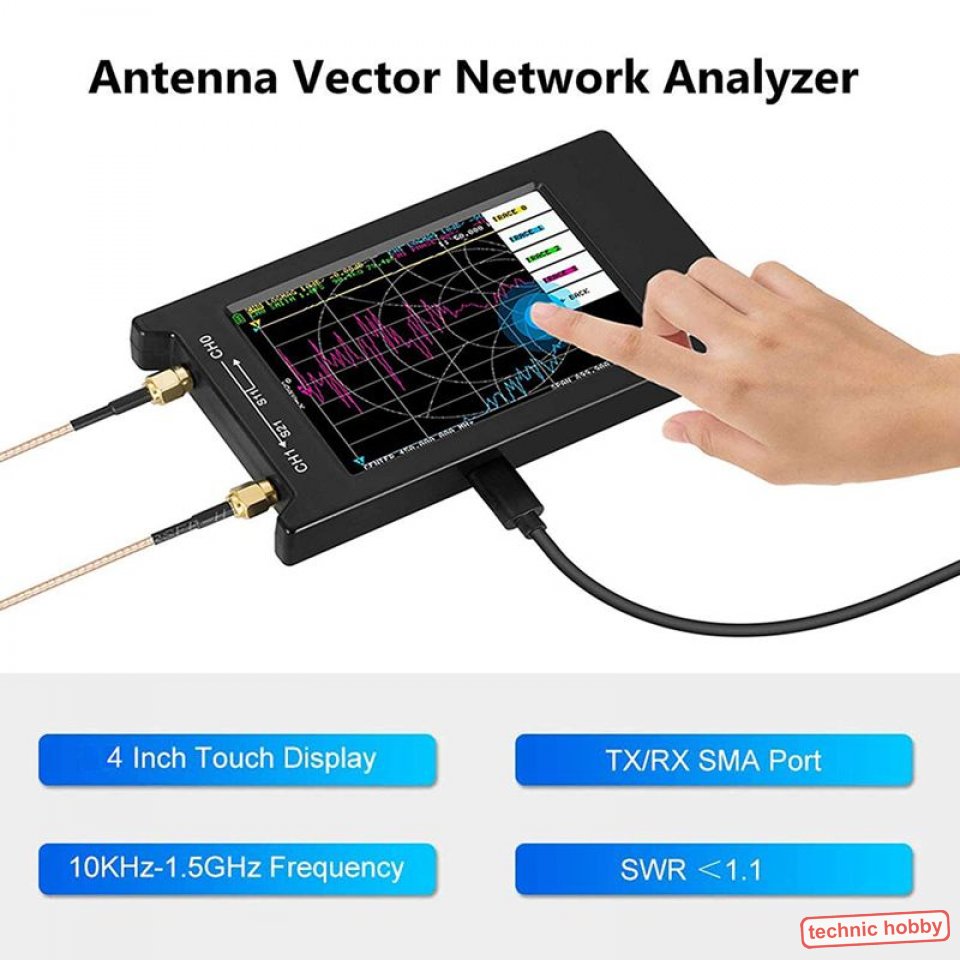

Die Frequenz reicht von 10 kHz bis zu 1,5 GHz

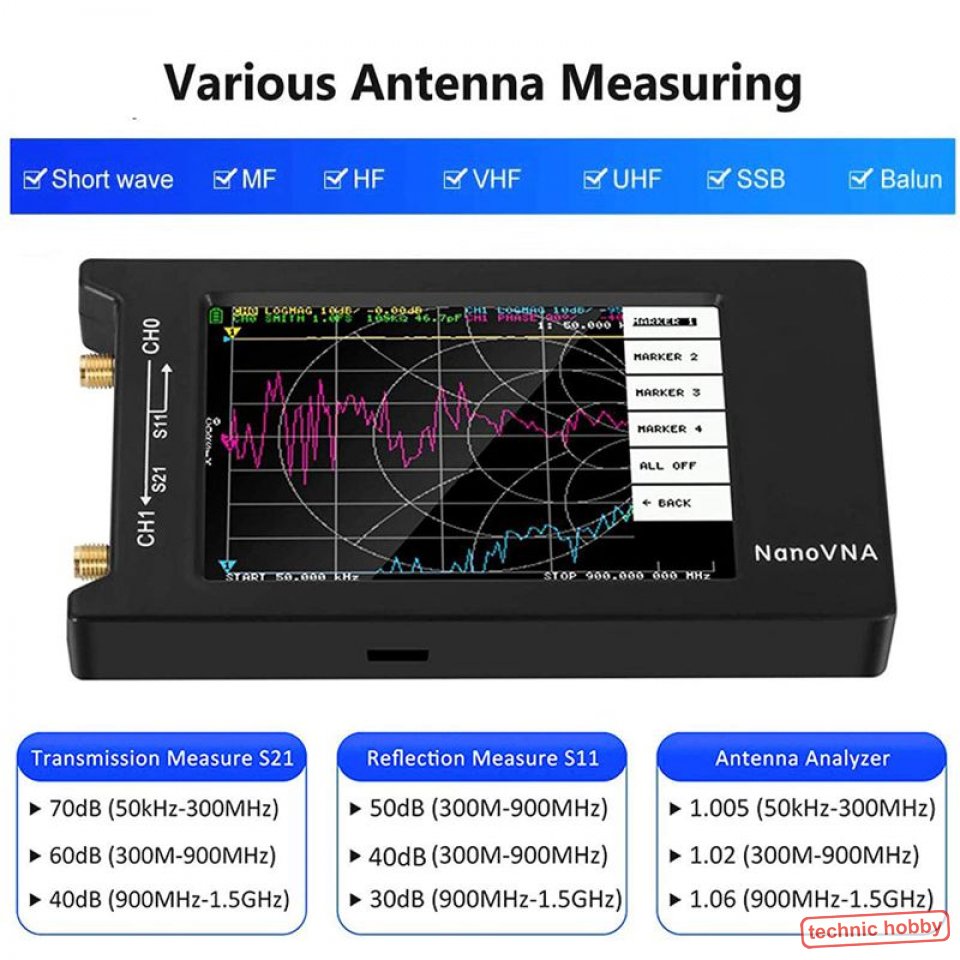

Der Frequenzbereich von 50 k bis 300 MHz des direkten Ausgangs si5351 bietet eine Dynamik von mehr als 70 dB.

Das erweiterte Band von 300 bis 900 MHz bietet eine Dynamik von mehr als 60 dB Das 900M-1,5-GHz-Band ist besser als 40 dB Dynamik.

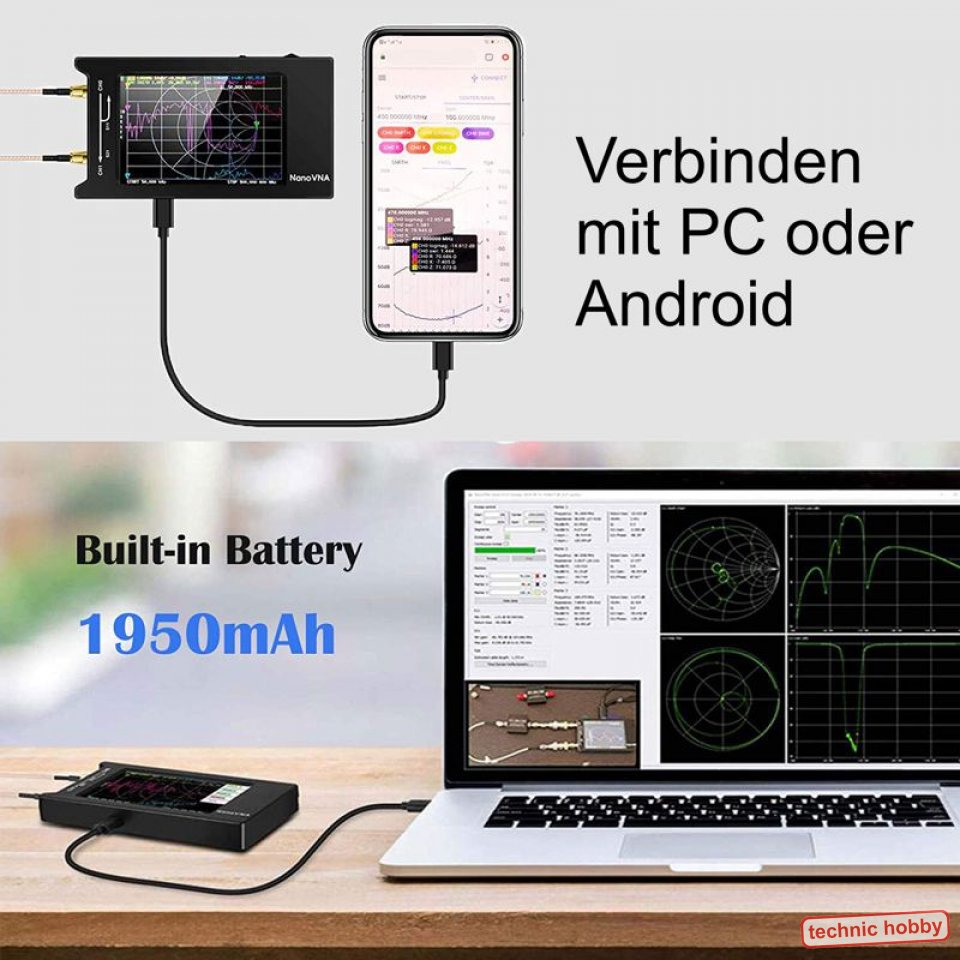

Mit der PC-Software NanoVNASaver kann eine Verbindung zu einer NanoVNA (alle Typen) hergestellt und die Daten zur Anzeige auf einem Computer und zum Speichern in Touchstone-Dateien übertragen werden. Dabei können Touchstone (snp) -Dateien für verschiedene Radio-Design- und Simulationssoftware über PC-Software exportiert werden.

Mit dieser Antennen-Nanovna können HF-UKW-UHF-Stehwellen usw. gemessen werden. Zum Beispiel S-Parameter, Stehwellen-Spannungsverhältnis, Phase, Verzögerung, Smith-Diagramm usw.
